| 브랜드 이름: | YUHONG |
| 모델 번호: | 해당 없음 |
| MOQ: | 500kg |
| 가격: | To be discussed |
| 포장에 대한 세부 사항: | 철제 프레임 나무 케이스 |
| 지불 조건: | T/T,L/C |

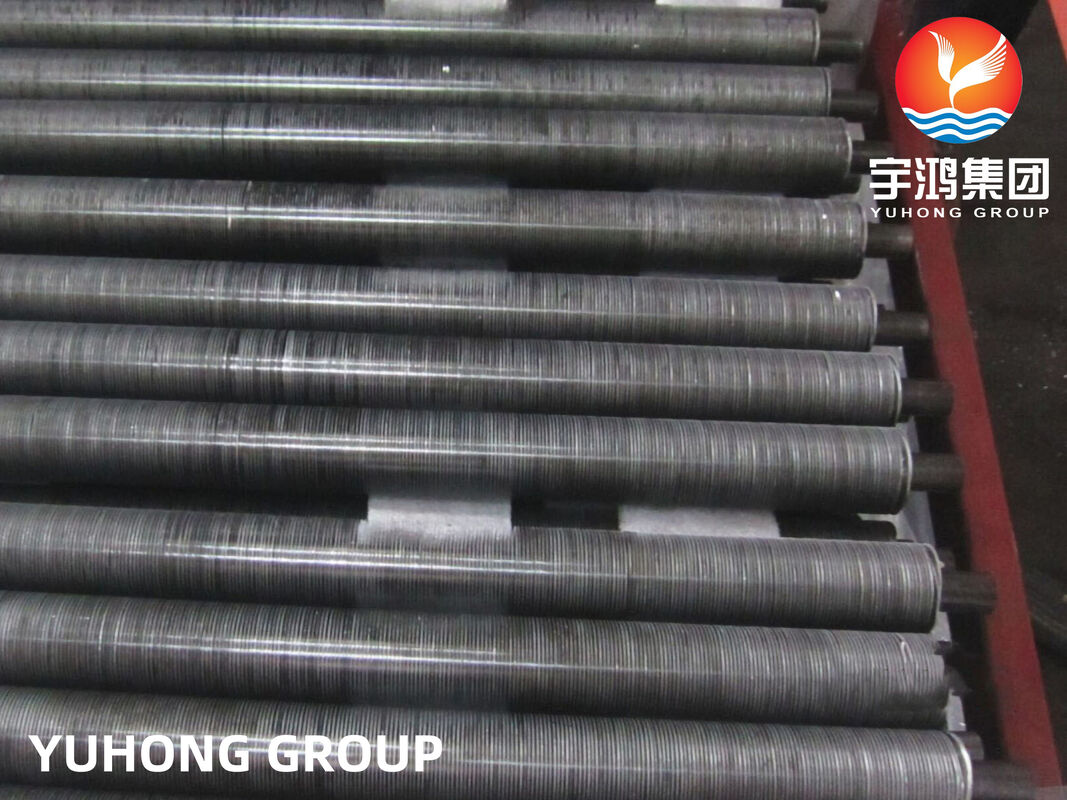

ASTM A179 파스타 예비 건조기 및 주 건조기용 와운드 핀 튜브는 파스타 가공 및 산업용 건조 장비의 공기 가열 시스템에 사용되는 열 전달 부품입니다. 이 제품은 ASTM A179 요구 사항에 따라 제조된 심리스 저탄소강 튜브와 나선형으로 감긴 알루미늄 핀을 결합하여 외부 열 전달 표면을 넓혔습니다.
ASTM A179 탄소강 베이스 튜브는 증기 또는 온수와 같은 가열 매체에 대한 안정적인 기계적 강도와 압력 저항을 제공하며, 알루미늄 핀은 공기 측의 유효 열 전달 면적을 증가시킵니다. 이러한 구조는 장비의 컴팩트한 치수와 효율적인 열 전달이 요구되는 연속적인 열풍 순환 시스템에 특히 적합합니다.
와운드 핀 튜브는 튜브 직경, 벽 두께, 핀 높이, 핀 두께, 핀 피치, 핀 길이, 핀 없는 튜브 섹션을 포함하여 고객의 열 교환기 설계에 따라 제조될 수 있습니다.
알루미늄 핀이 있는 ASTM A179 와운드 핀 튜브는 일반적으로 다음과 같은 용도로 사용됩니다:
파스타 건조 시스템에서 핀 튜브 어셈블리는 공기 가열 코일로 사용될 수 있습니다. 증기 또는 온수는 ASTM A179 튜브를 통해 흐르고, 공정 공기는 알루미늄 핀을 통과합니다. 증가된 핀 표면은 공기 측 열 전달을 개선하고 연속 건조 작업에 안정적인 가열 조건을 제공하는 데 도움이 됩니다.
일반적인 구조는 다음과 같습니다:
베이스 튜브: ASTM A179 심리스 저탄소강 튜브
핀 재질: 알루미늄
핀 유형: 나선형 와운드 핀
가열 매체: 증기, 온수 또는 기타 호환 가능한 가열 유체
열 전달 측: 강제 또는 순환 공기
알루미늄 핀 스트립은 베이스 튜브 외부에 나선형으로 감겨 있습니다. 요구되는 열 성능 및 작동 조건에 따라 핀은 다양한 높이, 두께 및 피치로 제조될 수 있습니다.
| 매개변수 | 일반 범위 |
|---|---|
| 베이스 튜브 재질 | ASTM A179 |
| 베이스 튜브 외경 | 12.7 – 50.8 mm |
| 베이스 튜브 벽 두께 | 1.5 – 5.0 mm |
| 튜브 길이 | 최대 12,000 mm |
| 핀 재질 | 알루미늄 |
| 핀 높이 | 6 – 20 mm |
| 핀 두께 | 0.3 – 1.5 mm |
| 핀 피치 | 인치당 2 – 8 핀 |
| 핀 길이 | 요구 사항에 따라 |
| 핀 없는 길이 | 요구 사항에 따라 |
| 핀 유형 | 와운드 / 나선형 와운드 |
| 튜브 끝단 준비 | 평면, 경사 또는 도면에 따라 |
ASTM A179은 심리스 냉간 인발 저탄소강 열 교환기 및 보일러 튜브를 규정합니다. 베이스 튜브의 일반적인 화학 성분 요구 사항은 다음과 같습니다.
| 원소 | ASTM A179 요구 사항 |
| 탄소 (C) | 0.06 – 0.18% |
| 망간 (Mn) | 0.27 – 0.63% |
| 인 (P) | ≤ 0.035% |
| 황 (S) | ≤ 0.035% |
| 규소 (Si) | 명시되지 않음 |
ASTM A179 베이스 튜브의 일반적인 기계적 요구 사항은 다음과 같습니다:
| 속성 | 요구 사항 |
| 인장 강도 | ≥ 325 MPa |
| 항복 강도 | ≥ 180 MPa |
| 2인치 (50.8 mm) 신율 | ≥ 35% |
